AMPTEK SDD 和 FastSDD 探頭外置準直器
Amptek 的 eMLC-1 外置準直器可以降低從其他角度進入到 SDD 和 FastSDD 探頭的 X 射線，改善本底，減少干擾。最合適的外置準直器取決于儀器的幾何結構；用戶可以針對自身應用設計自己的外置準直器。它對很多應用會很有幫助。
Amptek 的 SDD 和 FastSDD 探頭都有一個內置準直器（MLC）,防止 X 射線打到探頭的邊緣，防止因邊緣部分電荷收集較弱而產生邊緣效應。eMLC-1 是多層準直器，封裝于黃銅中。它的核心層是鎢層，外部是幾層低能材料用來過濾特征 X 射線；最外層是鋁。
規格參數
多層準直器（MLC）：底層是 100um 的鎢（W），第一層是 35um 的鉻（Cr），第二層是 15um 的鈦（Ti），最后一層是 75um 的鋁（Al）。
準直器封裝：底層是 0.02”的黃銅，外面鍍一層 Ni。安裝在 0.01”Ni 的探頭外殼上。
開口面積：17mm2
機械結構

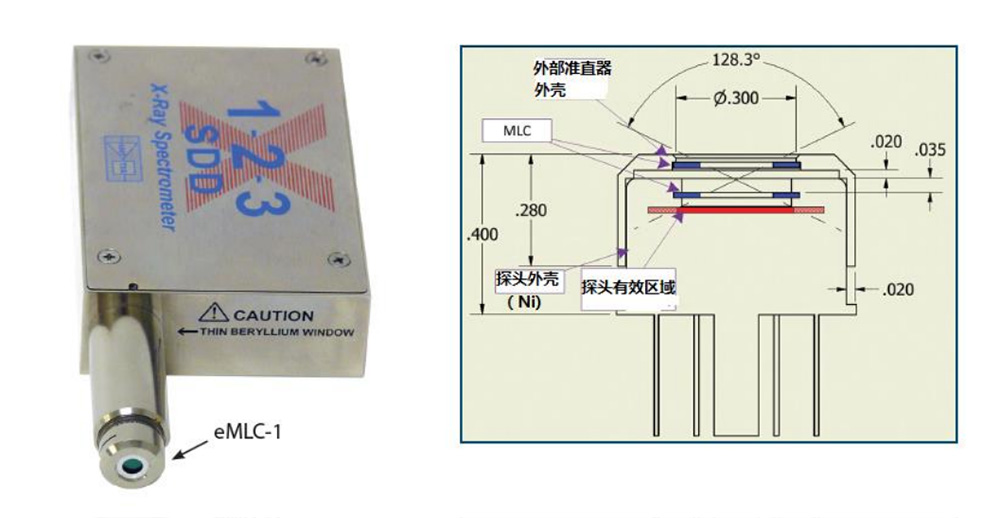

右下圖是機械圖。注意：Be 窗和準直器之間有 0.02”的間隙。
eMLC-1
Amptek SDD 和 FastSDD 探頭外置準直器
應用

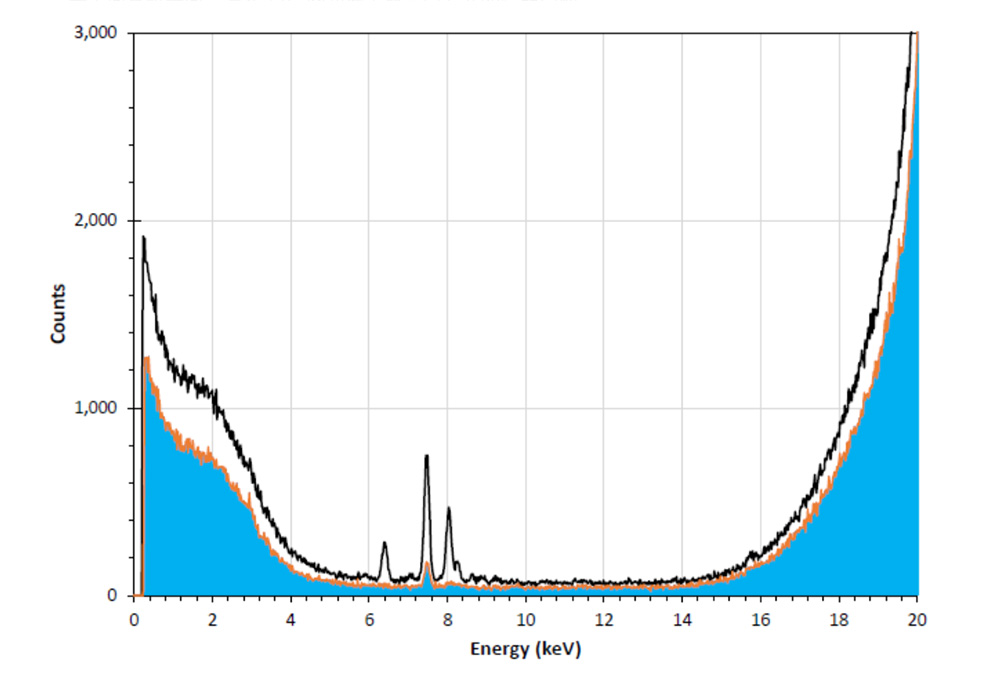

下圖說明了使用外置準直器的效果。這是用 Amptek 實驗室 KIT（Ag 靶光管，濾光片是 W 和 Al）測試的高密度聚乙烯樣品譜圖，理論上譜圖中不應該有金屬。黑色譜圖是探頭前沒加外置準直器測試譜圖，可以很明顯的看到 Fe，Ni，Cu 峰（Ni 是來自探頭的外殼或結構中的其他材料）。橙色譜圖是使用外置準直器 eMLC-1 測試譜圖?？梢钥吹?Ni 強度降低了 70%，其他峰完全被消除。由于角度的減少，所以總計數降低了 20%。
